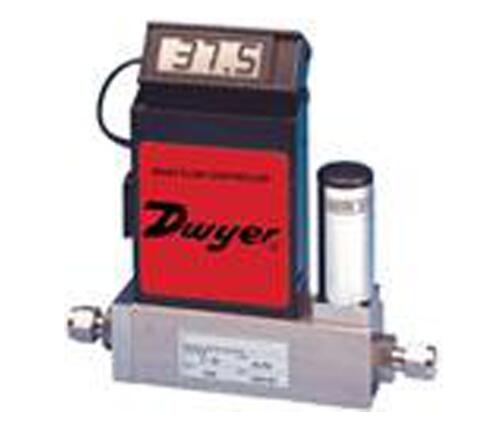

Dwyer GFC系列 气体质量流量自动控制器

FC系列气体质量流量控制器结合一个直线管状传感器和一个限制流体分子的控制器来提供高精度和重复性。气体质量流量控制器利用一个电磁阀和PID电子件保持对传感器测量到的信号的控制来确定适当的流量比率。设置点能够通过现场电位器或通过一个远程的0到5VDC或4到20mA模拟信号来进行调整。流量比率是虚拟化的不受温度和压力变化的影响。实际流量将以工程单位显示在3位数字，90°旋转的液晶显示屏上。本系列可以与GFT系列流量累计器一起以用于需要测定流量累计的场合。GFC系列产品包括一份NIST跟踪记录证书。规格介质：与接液部件兼容的清洁气体接液材质：GFC-1XXX:阳极氧化铝,铜,316不锈钢和VitonO型密封圈; GFC-2XXX:316不锈钢和VitonO型密封圈精度：满量程时±1.5%包括线性以上59-77°F(5-25°C)和5-60psia(0.35-4bar)重复性：满量程的±0.5%反应时间：实际流量的±2%以内是2秒输出：线性0-5VDC和4-20mA最大微粒尺寸：5微米工作温度：32-122°F(0-50°C)电源：±12VDC过程连接：流速≤50L/m压缩接头是1/4英寸；100和200L/m是3/8英寸；500L/m是1/2英寸；1000L/m是3/4英寸压力范围：500psig(34.5bar)泄漏率：氦气的1x10-7 sccs显示器：90°可倾斜，3-1/2数字认证： CE型号流量范围流量控制器

铝不锈钢

0-10SCCMGFC-1101GFC-2101

0-20SCCMGFC-1102GFC-2102

0-50SCCMGFC-1103GFC-2103

0-100SCCMGFC-1104GFC-2104

0-200SCCMGFC-1105GFC-2105

0-500SCCMGFC-1106GFC-2106

0-1L/minGFC-1107GFC-2107

0-2L/minGFC-1108GFC-2108

0-5L/minGFC-1109GFC-2109

0-15L/minGFC-1111GFC-2111

0-30L/minGFC-1131GFC-2131

0-50L/minGFC-1133GFC-2133

0-100L/minGFC-1142GFC-2142

0-200L/minGFC-1143GFC-2143

0-500L/minGFC-1144GFC-2144

0-1000L/minGFC-1145GFC-2145

 流量量程是相当于氮气在70°F(21°C)@760毫米汞柱的条件下设定的

附件

GFC系列气体质量流量控制器

型号GFC-110P,110V电源

型号GFC-220PE,220V电源

型号GFC-CBL1,8英尺长带有15针连接器的电缆线

型号GFC-CBL3,3英尺用于LCD读数的延长电缆线

型号IO-1，0-5VDC的RS232输入到输出信号调节装置
