液位计的工作原理及应用

1、磁翻柱液位计

主要原理

磁翻柱液位计也称为磁翻板液位计，它的结构主要基于浮力和磁力原理设计生产的。带有磁体的浮子（简称磁性浮子）在被测介质中的位置受浮力作用影响。液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱（也成为磁翻板）的静磁力耦合作用导致磁翻柱翻转一定角度（磁翻柱表面涂敷不同的颜色），进而反映容器内液位的情况。

配合传感器（磁簧开关）和精密电子元器件等构成的电子模块和变送器模块，可以变送输出电阻值信号、电流值（4～20mA）信号、开关信号以及其他电学信号。从而实现现场观测和远程控制的完美结合。

适用范围及特点

具有：结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。

磁翻柱液位计几乎可以适用于各种工业自动化过程控制中的液位测量与控制。可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。

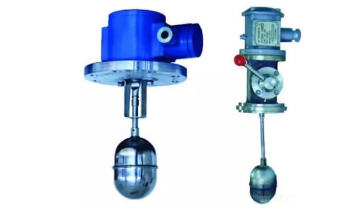

2、防爆浮球液位开关

主要原理

防爆浮球液位开关，也称为防爆浮球液位控制器。它是专门为爆炸性环境中使用而设计制造的液位控制仪表，本产品是基于浮力原理和杠杆原理设计的，当容器内液位发生变化时，浮球的位置将随液位的变化而变化，浮球的这种位移将通过杠杆作用于微动开关，进而由微动开关产生开关信号。

适用范围及特点

防爆浮球液位开关可以广泛适用于石油、化工、电力、冶金、食品、制药、造纸等行业中。能实现对各类容器内液位的制动报警和控制。

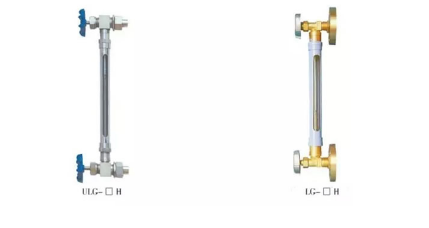

3、玻璃管式液位计

工作原理与结构

液位计是基于连通器原理设计的，由玻璃管构成的液体通路。通路经接管用法兰或锥管螺纹与被测容器连接构成连通器，透过玻璃管观察到的液面与容器内的液面相同即液位高度。

管式液位计主要由玻璃管、保护套、上下阀门及连接法兰（或螺纹）等组成。液位计改变零件的材料或增加一些附属部件，即可达到防腐或保温的功能。

适用范围及特点

管式液位计具有优良的性能（如耐高温、高压等）。另外，具有结构简单、经济实用、安装方便、工作可靠、使用寿命长等优点。

作为基本的液位指示液位计，广泛运用于在简单液位测量场合和自动化程度不很高的大型工程项目中液位的测量和监测。
